Vetores: do básico às aplicações na Física

1. Grandezas escalares e grandezas vetoriais

Antes de aprender a fazer contas com vetores, precisamos entender por que eles existem. Algumas grandezas físicas podem ser descritas apenas por um número e uma unidade. É o caso da massa, da temperatura, do tempo e da energia.

Essas são chamadas de grandezas escalares.

Outras grandezas precisam de uma informação adicional: uma orientação no espaço. Dizer que um carro está a 20 m/s não informa completamente sua velocidade. Precisamos saber para onde ele está se movendo.

Assim, uma velocidade de 20 m/s para leste é diferente de uma velocidade de 20 m/s para oeste, embora os dois valores tenham o mesmo módulo.

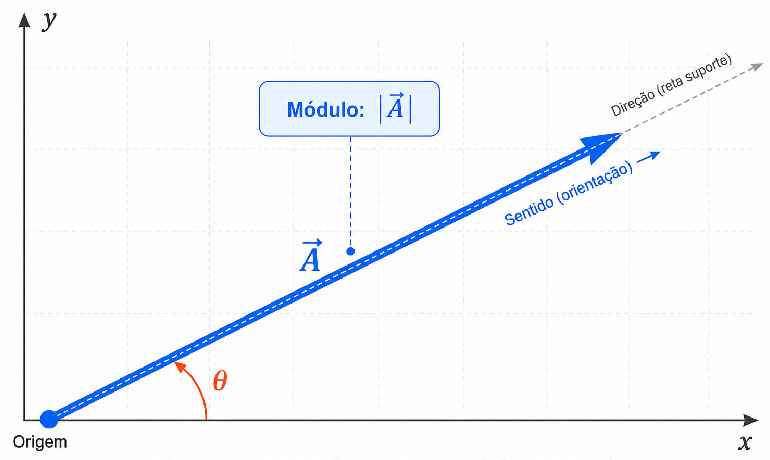

2. Módulo, direção e sentido

Todo vetor possui três características fundamentais:

• Módulo: indica o tamanho ou intensidade do vetor.
• Direção: indica a orientação da reta sobre a qual o vetor está situado.
• Sentido: indica para qual lado da direção o vetor aponta.

Considere dois vetores horizontais de 10 N: um aponta para a direita e outro para a esquerda.

Eles possuem:

• o mesmo módulo;
• a mesma direção;
• sentidos opostos.

Portanto, não basta dizer que uma força vale 10 N. É necessário saber sua orientação.

3. Como representar um vetor

Um vetor é normalmente representado por uma seta. O comprimento da seta pode representar seu módulo e sua ponta indica o sentido.

Podemos escrever um vetor como:

$$ \vec{A} $$

O símbolo de seta sobre a letra indica que estamos tratando de um vetor.

Quando queremos apenas seu módulo, escrevemos:

$$ |\vec{A}|=A $$

Em problemas escolares, também é comum simplesmente escrever o valor numérico do módulo, acompanhado da unidade.

4. Vetores iguais, opostos e nulos

Dois vetores são iguais quando possuem o mesmo módulo, a mesma direção e o mesmo sentido, mesmo que estejam desenhados em posições diferentes.

Dois vetores são opostos quando possuem o mesmo módulo e a mesma direção, mas sentidos contrários.

$$ \vec{A}+\left(-\vec{A}\right)=\vec{0} $$

O vetor nulo possui módulo igual a zero e não possui uma direção definida.

5. Soma de vetores na mesma direção

Este é o caso mais simples.

Mesmo sentido

Se duas forças de 30 N e 20 N atuam na mesma direção e no mesmo sentido:

$$ R=30+20=50\,N $$

Sentidos opostos

Se uma força de 30 N aponta para a direita e outra de 20 N para a esquerda:

$$ R=30-20=10\,N $$

O sentido da resultante será o sentido da força de maior módulo: para a direita.

6. Soma vetorial: quando os vetores não estão na mesma direção

Agora surge uma diferença fundamental entre soma escalar e soma vetorial. Não podemos simplesmente somar os módulos quando os vetores apontam em direções diferentes.

Por exemplo, se uma pessoa caminha 3 m para leste e depois 4 m para norte, seu deslocamento resultante não é 7 m.

Os deslocamentos são perpendiculares.

$$ R=\sqrt{3^2+4^2} $$

$$ \boxed{R=5\,m} $$

Esse resultado é obtido pelo teorema de Pitágoras.

Figura 2. Dois deslocamentos perpendiculares podem ser somados geometricamente para obter o vetor resultante.

7. Método ponta-com-cauda

Para somar graficamente dois ou mais vetores, podemos colocar a origem do segundo vetor na extremidade do primeiro.

O vetor resultante é obtido ligando a origem do primeiro vetor à extremidade do último.

Esse procedimento é chamado de regra do polígono ou método ponta-com-cauda.

A posição intermediária dos vetores não altera o resultado, desde que seus módulos, direções e sentidos sejam preservados.

8. Decomposição de um vetor em componentes

Uma das ideias mais importantes para resolver problemas de Física é substituir um vetor inclinado por duas componentes perpendiculares.

Em um plano cartesiano, normalmente utilizamos os eixos \(x\) e \(y\).

Um vetor \(\vec{A}\) pode ser escrito como:

$$ \vec{A}=A_x\hat{i}+A_y\hat{j} $$

Os símbolos \(\hat{i}\) e \(\hat{j}\) representam vetores unitários nas direções \(x\) e \(y\).

Figura 3. Quando o ângulo é medido a partir do eixo horizontal, \(A_x=A\cos\theta\) e \(A_y=A\sin\theta\).

9. Calculando as componentes

Quando o ângulo \(\theta\) é medido a partir do eixo \(x\):

$$ A_x=A\cos\theta $$

$$ A_y=A\sin\theta $$

Essas duas fórmulas são fundamentais em problemas de Física.

O sinal das componentes depende da orientação dos eixos. Um vetor apontando para a esquerda possui componente \(x\) negativa; um vetor apontando para baixo possui componente \(y\) negativa.

10. Resultante usando componentes

Quando temos vários vetores, podemos somar separadamente suas componentes.

Se:

$$ \vec{R}=\vec{A}+\vec{B} $$

então:

$$ R_x=A_x+B_x $$

$$ R_y=A_y+B_y $$

Depois de determinar as componentes da resultante, seu módulo é:

$$ R=\sqrt{R_x^2+R_y^2} $$

E sua direção pode ser encontrada por:

$$ \tan\theta=\frac{R_y}{R_x} $$

Esse método é extremamente poderoso porque funciona mesmo quando existem vários vetores apontando para diferentes direções.

11. Exemplo interativo — construa sua própria resultante

Modifique os valores das componentes \(R_x\) e \(R_y\). O módulo e a direção da resultante serão calculados automaticamente.

12. Vetores na Cinemática: deslocamento

O deslocamento vetorial depende apenas da posição inicial e da posição final.

Se um objeto passa de:

$$ \vec r_i=x_i\hat i+y_i\hat j $$

para:

$$ \vec r_f=x_f\hat i+y_f\hat j $$

então:

$$ \Delta\vec r=\vec r_f-\vec r_i $$

Portanto:

$$ \Delta x=x_f-x_i $$

$$ \Delta y=y_f-y_i $$

13. Velocidade também é vetor

A velocidade média é definida pelo deslocamento vetorial dividido pelo intervalo de tempo:

$$ \vec v_m= \frac{\Delta\vec r}{\Delta t} $$

Consequentemente, a velocidade possui módulo, direção e sentido.

Esse fato explica situações que costumam aparecer em vestibulares e no ENEM.

14. Aceleração: uma grandeza vetorial

A aceleração mede a variação da velocidade:

$$ \vec a= \frac{\Delta\vec v}{\Delta t} $$

Como a velocidade é vetorial, ela pode variar de duas maneiras:

• mudando seu módulo;
• mudando sua direção;

ou ambas simultaneamente.

Isso explica por que um corpo pode possuir aceleração mesmo quando sua rapidez permanece constante, como ocorre no movimento circular uniforme.

15. Força: talvez a aplicação mais importante dos vetores

A segunda lei de Newton é:

$$ \vec F_R=m\vec a $$

A força resultante e a aceleração possuem a mesma direção e o mesmo sentido quando a massa é positiva.

Em problemas de dinâmica, portanto, o primeiro passo frequentemente consiste em identificar todas as forças que atuam sobre o corpo e realizar sua soma vetorial.

Figura 4. Diagrama de forças. Cada força deve ser tratada como um vetor.

16. Equilíbrio e força resultante

Um corpo está em equilíbrio translacional quando a força resultante é nula:

$$ \vec F_R=\vec 0 $$

Em duas dimensões isso significa:

$$ \sum F_x=0 $$

$$ \sum F_y=0 $$

Essas duas equações são extremamente úteis em problemas envolvendo blocos, cabos, planos inclinados e objetos suspensos.

17. Exemplo interativo — equilíbrio de forças

Ajuste as forças horizontais. Observe quando a força resultante se torna zero.

18. Vetores também aparecem no trabalho de uma força

Quando uma força constante atua sobre um corpo que sofre deslocamento, o trabalho depende do ângulo entre os dois vetores:

$$ W=Fd\cos\theta $$

Это produz três casos importantes:

19. Como resolver questões de vetores no ENEM e vestibulares

Em uma questão contextualizada, não comece procurando imediatamente uma fórmula. Primeiro identifique a situação física.

1. Descubra quais grandezas são vetoriais.
2. Desenhe os vetores. Mesmo um desenho simples pode evitar erros.
3. Escolha os eixos. Normalmente usamos horizontal e vertical.
4. Defina os sentidos positivos.
5. Decomponha os vetores inclinados.
6. Some as componentes.
7. Calcule o módulo da resultante.
8. Verifique unidade, sinal e sentido.

20. Exemplo no estilo ENEM

21. Erros que mais confundem os estudantes

• Confundir módulo com vetor.
• Confundir direção com sentido.
• Somar diretamente os módulos de vetores perpendiculares.
• Usar seno no lugar de cosseno ao calcular uma componente.
• Esquecer os sinais das componentes.
• Confundir distância percorrida com deslocamento.
• Pensar que velocidade constante significa necessariamente aceleração zero em qualquer movimento.
• Esquecer que força é uma grandeza vetorial.
• Não desenhar um diagrama de forças antes de começar os cálculos.

22. Formulário essencial

23. Exercícios propostos

24. Gabarito

Distância e deslocamento: conceitos diferentes

Antes de estudar os vetores utilizados na Física, é fundamental distinguir duas grandezas que frequentemente são confundidas: distância percorrida e deslocamento. Embora estejam relacionadas ao movimento de um corpo, elas não representam a mesma coisa.

1. Distância percorrida

Imagine uma pessoa que sai de sua casa, caminha até uma praça situada a 300 m de distância, continua caminhando por mais 200 m e finalmente retorna 100 m.

A distância percorrida corresponde à soma de todos os trechos efetivamente realizados:

\[ d = 300 + 200 + 100 = 600\ \text{m} \]

Portanto, essa pessoa percorreu uma distância total de 600 m. Não importa, para esse cálculo, qual é a posição final em relação à posição inicial. O que interessa é todo o caminho realizado.

2. Deslocamento

Agora vamos ignorar o caminho e observar somente as posições inicial e final. O deslocamento é definido pela diferença entre a posição final e a posição inicial:

\[ \Delta \vec{r} = \vec{r}_f - \vec{r}_i \]

Assim, se um móvel começa na posição \(x_i = 0\) e termina em \(x_f = 400\ \text{m}\), seu deslocamento será:

\[ \Delta x = x_f-x_i \]

\[ \Delta x = 400-0 = 400\ \text{m} \]

O móvel pode ter percorrido 400 m, 600 m ou até vários quilômetros durante o percurso. Se sua posição inicial e sua posição final forem as mesmas, o deslocamento será zero, independentemente do tamanho do caminho realizado.

3. Um exemplo fundamental: ida e volta

Considere um estudante que caminha 500 m para leste e depois retorna 500 m para oeste, chegando exatamente ao ponto de partida.

A distância percorrida é:

\[ d = 500 + 500 = 1000\ \text{m} \]

Entretanto, como o estudante terminou exatamente onde começou:

\[ \Delta x = x_f-x_i = 0 \]

Logo:

Esse exemplo é particularmente importante porque demonstra que distância e deslocamento podem apresentar valores completamente diferentes.

4. Por que o deslocamento é um vetor?

O deslocamento não informa apenas quanto a posição mudou. Ele também informa para onde ocorreu essa mudança.

Se uma pessoa se desloca 10 m para leste, podemos representar:

\[ \Delta \vec{r}=10\ \text{m para leste} \]

Se outra pessoa se desloca 10 m para oeste, o módulo do deslocamento é o mesmo, mas o sentido é diferente.

Por isso, em uma dimensão, podemos adotar um eixo orientado e utilizar sinais:

\[ \Delta x = +10\ \text{m} \]

para um deslocamento no sentido positivo do eixo, e:

\[ \Delta x = -10\ \text{m} \]

para o sentido contrário.

5. Distância nunca é negativa

A distância percorrida é uma grandeza escalar. Ela representa um comprimento e, portanto, não possui sentido.

Assim, uma distância pode ser:

• zero, quando não houve movimento;
• positiva, quando houve movimento;
• mas nunca negativa.

Já o deslocamento, quando analisado em uma dimensão, pode ser positivo, negativo ou zero, dependendo da orientação escolhida para o eixo.

6. Exemplo resolvido — vestibular e ENEM

Resolução

Primeiro calculamos a distância. Como ela corresponde ao caminho total:

\[ d = 2000 + 800 = 2800\ \text{m} \]

Portanto:

\[ \boxed{d=2,8\ \text{km}} \]

Agora calculamos o deslocamento. Escolhendo leste como sentido positivo:

\[ \Delta x = +2000-800 \]

\[ \boxed{\Delta x=+1200\ \text{m}} \]

O sinal positivo indica que o ciclista terminou 1,2 km a leste da praça de onde partiu.

7. Uma regra que ajuda a evitar erros

Em problemas de cinemática, faça sempre duas perguntas diferentes:

1. Quanto caminho o móvel percorreu?
   A resposta está relacionada à distância.
2. Onde o móvel terminou em relação ao ponto de partida?
   A resposta está relacionada ao deslocamento.
